青鳥JBF6116測量熱解粒子式電氣火災監控探測器接線安裝技術

概述

青鳥JBF6116 測量熱解粒子式電氣火災監控探測器（以下簡稱探測器），主要用于監控被保護區域中的熱解粒子變化，當熱解粒子的變化量達到設定的報警閾值后，探測器會將報警信息上傳電氣火災監控設備的同時發出光警報信號。

1.1 產品特點

? 可接入電氣火災主機回路中，占用 1 個點位，作為編址型現場設備使用；也可直接使用 DC24V 為探測器供電，通過信號輸入模塊或是中繼模塊接收探測器的報警信號上傳到火災報警控制器進行報警顯示亦或是探測器報警后通過探測器自帶的火警觸點控制現場聲光警報器動作，作為獨立式探測器使用；

? 作為編制型設備使用時，回路二總線，無極性；作為非編址設備使用時，DC24V 電源二總線，無極性；

? 采用高靈敏度光電探測技術，能夠更好地探測到電線、電纜等過熱后釋放出來的微小微小粒子的濃度變化；

? 通過環境監測的靈敏度自適應算法，使報警閾值可以根據探測到的環境溫度進行調整，避免探測器由于受到灰塵的干擾而引起的誤報。雙重檢測大幅降低誤報漏報幾率；

? 采用無極性二總線設計，節省施工和線纜成本，為現場施工和后期維護帶來極大便利；

? 與傳統熱解例子探測器相比，本產品由于采用了光學探測器技術從而具有了更長的使用壽命，使用周期大于 10 年；

? 指示燈 360°可見，一個指示燈可以表示三種狀態（故障/運行/報警）；

? 探測器采用超低功耗設計，更大 功耗≤5mA，，傳輸距離可達 1500 米；

? 側進煙立式發射迷宮，方位一致性好；

? 具備一組無源火警動合觸點、一組無源故障動合觸點。

1.2 適用范圍

JBF6116 測量熱解粒子式電氣火災監控探測器適用于高壓配電柜、低壓配電柜、輸電開關柜、服

務器機柜、發電機柜等相對封閉需要探測早期火災隱患的場所。

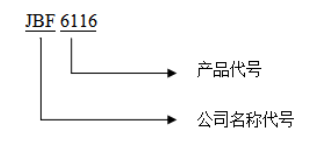

1.3 型號組成

2 工作原理

JBF6116 測量熱解粒子式電氣火災監控探測器，主要用于監控被保護區域中的熱解粒子變化。電

器和線纜在存在一個具有臨界特點的熱解溫度（150～220℃），低于該溫度，熱解產生的煙氣量極低，且分解出極小直徑（1nm~10nm）熱釋粒子，超過臨界溫度后，煙氣開始加劇析出，較大顆粒（400nm~1200nm）占比會變多。根據 Miler 光學散射原理，普通的光電探測對較大直徑粒徑響應好，但是對于極小直徑的熱解顆粒響應會較差，所以需要超高靈敏度的光電探測，當探測到的極小直徑熱釋粒子濃度達到報警閾值后實施報警。

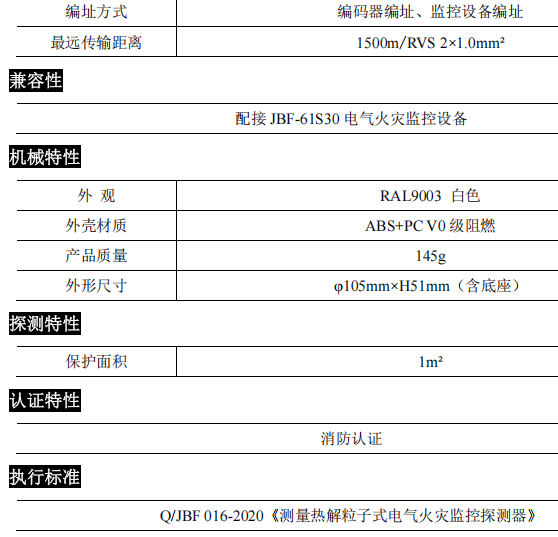

3 性能參數

注：該產品暫無正式的 標準，北京青鳥消防參照國標 GB 14287.5《北京電氣火災監控系統第 5

部分：測量熱解粒子式電氣火災監控探測器》送審稿，編制企業標準進行委托檢驗。

4 安裝調試

4.1 安裝說明/步驟

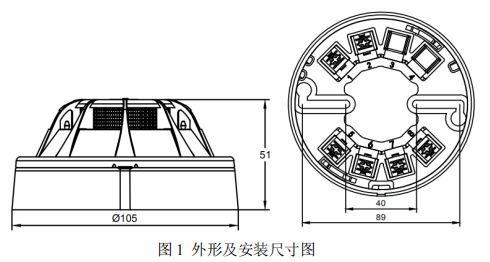

JBF6116 測量熱解粒子式電氣火災監控探測器設計尺寸如圖 1 所示：

JBF6116 測量熱解粒子式電氣火災監控探測器安裝步驟：

? 使用編碼器對探測器進行編址；

? 將探測器安裝在配電柜/配電箱內頂部；

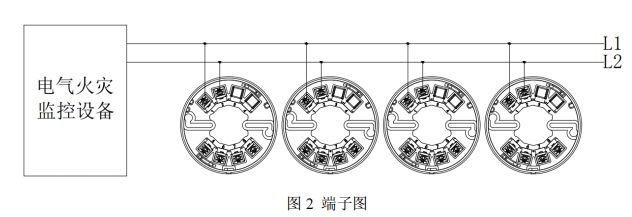

? 將回路線一端連接到探測器 1、2 接線端子上，回路線另一端連接至電氣火災監控設備；

端子 1、2：二總線接線端子（作為非編探測器使用時，接入 DC24V，無極性）；

端子 5、6：故障繼電器接線端子，在探測器未上電時繼電器斷開，上電后繼電器閉合，故障時斷

開；

端子 7、8：報警繼電器接線端子，在探測器未上電時繼電器斷開，上電后繼電器斷開，火警時閉

合；

注意：避免探測器在粉塵、水汽的環境中使用。

4.2 調試方法

? 探測器地址可以通過本公司的編碼器進行操作設置。設置探測器地址時將編碼器的引出線分別連 在探測器 1、2 端子上，然后進入編碼器寫地址界面，輸入正確的地址號聽見“滴”并顯示成功后即可；

? 檢查設備安裝和信號線路連接是否正確，確保設備已正確安裝，信號線路連接正確；

? 開啟電氣火災監控設備，通過電氣火災監控設備登記探測器；

? 在電氣火災監控設備上查詢并確認登記的探測器數量正確，在監控設備端查看探測的實時值，如無其他異常情況則探測器開始正常進入監視狀態。

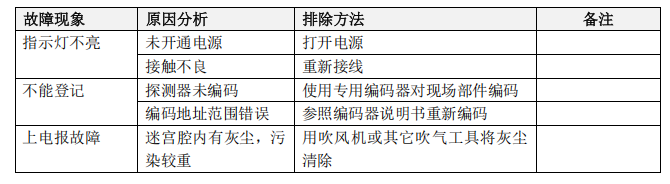

5 故障分析與排除
