青鳥JBF1374火災光警報器接線安裝技術

1 概述

JBF1374 為非編碼型火災光警報器，電源輸入后可發出光警報信號。適用于探測器報警門燈或是

室內走道、前室等公共場所；

1.1 產品特點

? 非編碼型；

? 內置微處理器；

? 采用 SMT 表面貼裝工藝；

? DC24V 電源驅動工作，無極性要求；

1.2 適用范圍

? 適用于賓館客房室外報警門燈、室內走道、前室等公共場所；

? 應用設計遵照 標準 GB 50116-2013《北京火災自動報警系統設計規范》。

1.3 型號組成

2 工作原理

火災光警報器主要由 LED 光源電路以及控制電路組成，當有火災發生時，火災光警報器接收到控

制器或是控制模塊輸出的 DC24V 電源信號后，發出光報警信號進行警示報警。

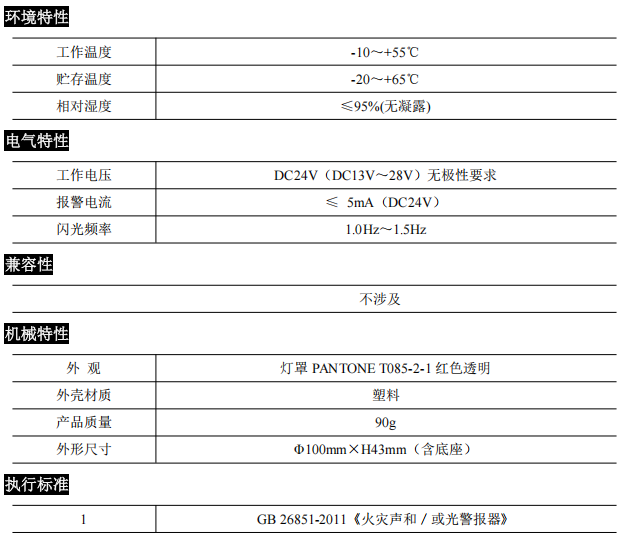

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

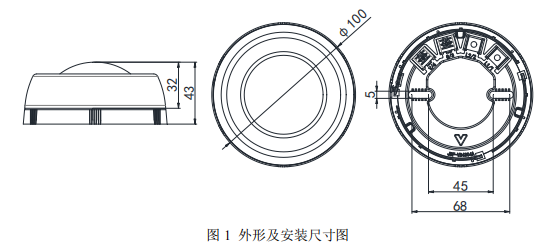

? 外形及安裝尺寸如圖 1 所示（單位 mm）；

? 將產品底座用 2 只 M4 的螺釘緊固在預埋盒上；

? 施工中建議使用截面積≥1.0mm2的阻燃雙絞線（ZR-RVS2*1.0mm2），將 DC24V 和 GND 連接在底座的端子 V 和 G 上（無極性要求）；

? 將產品嵌入底座，然后按順時針方向擰緊即可；

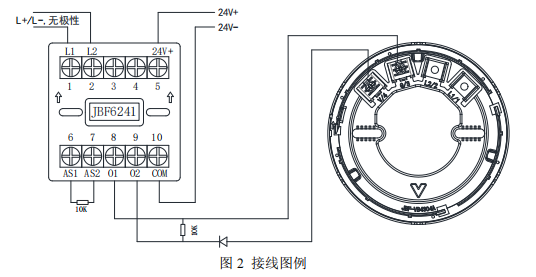

? 火災光警報器接線圖例（如圖 2 所示）

4.2 調試方法

? 接通 DC24V 電源壓，火災光警報器即可發出光警報信號。

5 故障分析與排除

6 保養、維護

? 日常維護、保養；

? 定期進行報警試驗，建議每半年一次；

? 根據 GB 29837-2013《火災探測報警產品的維修保養與報廢》相關規定，產品使用壽命一般不

超過 12 年。
