青鳥JTY-GF-JBF-W1100

青鳥JTY-GF-JBF-W1100V

獨立式光電感煙火災探測報警器使用說明書

(使用產品前，請閱讀使用說明書)

1. 概述

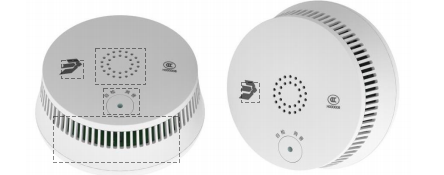

青鳥JTY-GF-JBF-W1100獨立式光電感煙火災探測報警器

青鳥JTY-GF-JBF-W1100V 獨立式光電感煙火災探測報警器

JTY-GF-JBF-W1100,JTY-GF-JBF-W1100V 獨立式光電感煙火災探測報警器是本公司基于北京青鳥消防 Chrip無線通訊技術開發的無線感煙火災探測報警設備。該探測器是北京青鳥消防 HRP 無線專網系統的感煙探 測部件，主要用于火災前期的煙霧探測，實時上報報警信息。本設備還可獨立工作，探測報警后進行本地 鳴叫報警。

1.1產品特點

● 國 家CCC 強制認證產品。

●  采用散射光原理，電池供電，獨立式安裝。

●  的煙霧監測及通過對迷宮信號的智能分析，保證其卓越的安全性能。

●  高性能迷宮防止誤報。

●  具備全電子式自動檢測功能。

●  高分貝警訊輸出報警，報警聲：大于80dB。

●  電池防漏裝設計，無需布線，安裝快速方便。

●  JTY-GF-JBF-W1100V  為語音報警，JTY-GF-JBF-W1100 為蜂鳴報警。

1.2適用范圍

●  適宜安裝在普通住宅、別墅、古建筑及小型商場、家居、歌舞廳等場所；

●  本產品不宜安裝在廚房、浴室等煙塵、水氣密集的場所，且應避免毗鄰壁爐、通風口等處。

●  應盡量偏離霓虹燈、電子節能燈等燈具設備(安全距離宜大于50厘米)。

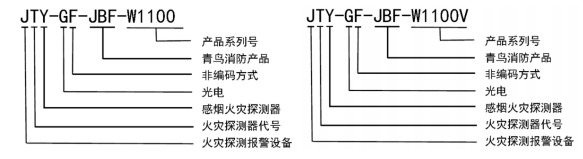

1.3型號組成

2. 工作原理

本產品由迷宮 ， 控制芯片及其外圍電路組成 。 能夠?qū)崟r監測煙霧濃度 ， 一旦檢測到周邊環境中的煙 霧濃度達到報警閾值即可進行聲光報警 。

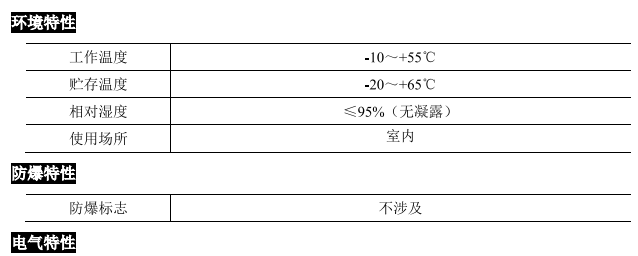

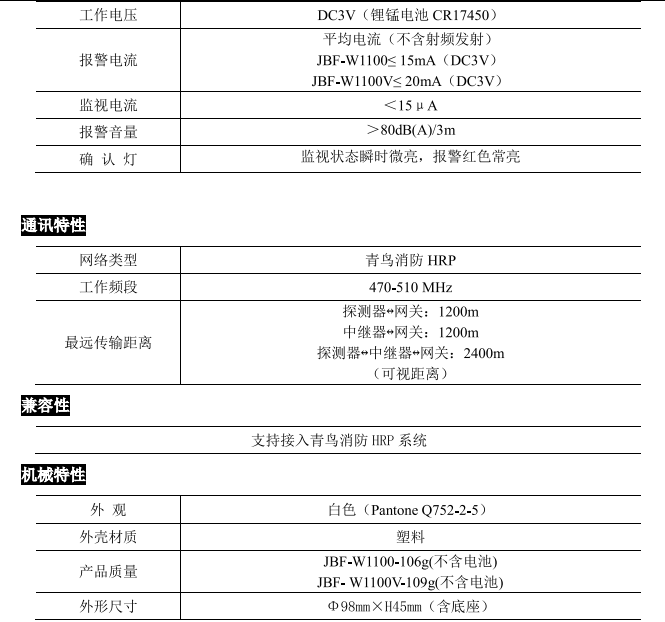

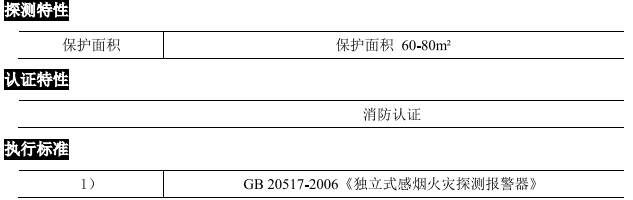

3. 性能參數

4. 安裝、調試

4.1 安裝說明/步驟

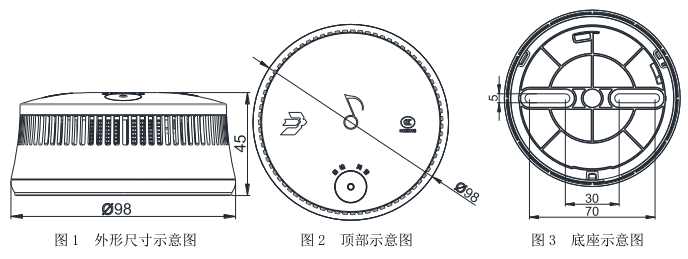

●  報警器的外形尺寸，如圖1、2、3所示(單位： mm)。

●  安裝規范

■ 設備至空調送風口邊的水平距離，不應小于1.5m; 至多孔送風頂棚孔口的水平距離，不應小于

0.5m;   設備至墻壁、梁邊的水平距離，不應小于0.5m;  設備周圍0.5m 內，不應有遮擋物；

■安裝方式為吸頂安裝，切勿側壁安裝；

■安裝時采用兩顆螺釘(JG-YD-ST3.9×25) 或泡棉雙面膠粘貼安裝(推薦使用螺釘安裝。如需使用  粘貼安裝方式，須保證安裝平面清潔、平整，并須定期檢查探測器與天花板間是否粘貼牢固，防止 發生掉落，造成不必要的損失和傷害，使用粘貼安裝方式導致的意外和安全事故須用戶自行承擔責任);

■安裝底座固定螺絲時，電動改錐調好力矩(建議扭力2.8-3.9kgf*cm), 防止力矩過大螺絲安裝過緊 導致底座變形；

■設備安裝時避免安裝在產生水蒸氣、煙霧、灰塵等區域(例如：浴室、廚房等),否則會極易引發誤 報；

■ 設備安裝時遠離節能燈鎮流器、運營商室分基站(蘑菇頭)等具有強電磁干擾的設備；

■ 請勿將設備安裝在室外或其他不能使煙霧聚集的開闊場所。

■設備不可安裝于高溫、高濕的地方。

●  安裝步驟

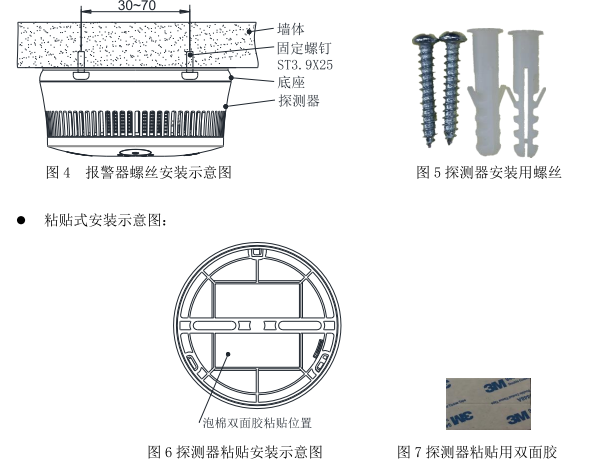

■ 采用螺絲安裝時，首先將底座用螺釘緊固在頂棚，指示燈朝向易于觀察的方位(如：門口)。使用 螺釘安裝時，緊固底座固定螺釘，應確保螺釘冒頂端不超出底座上螺釘孔兩邊的護欄，具體如圖4 所示：

■ 采用粘貼方式安裝時，對安裝探測器的位置進行清潔處理，使得該位置光滑、平整、干燥、潔凈。 然后將探測器底座使用包裝內提供的雙面膠粘貼在處理過的位置上用力按壓1分鐘(指向燈需朝向 門口等易于觀察的位置):

■ 將電池放置到電池倉內：然后進行探測器自檢。

■ 自檢操作：探測器上電后會立即閃亮一下，用于指示上電成功開始做配置和板級自檢。長按消音按 鍵即可進行自檢操作，三秒后，指示燈三色閃亮，并發出報警聲，松開按鍵，探測器進入正常運行 狀態。注：在探測器上電后，請務必進行以上自檢操作，確保按下自檢按鍵，探測器發出聲光火警 信號，并進入正常運行狀態，如果按鍵按下無聲光報警信號，請取下電池，檢查電池扣接觸是否良 好，并重新上電并自檢。

■  最后，將探測器嵌入底座，順時針方向擰緊即可。

4.2  調試方法

按下面的流程，檢測其功能。需特別注意：由于火善聲音響較強，為避免損傷聽力，測試時應保持50cm  以上的距離!
