青鳥JBF5102 點型家用感煙火災探測器接線安裝技術

1 概述

JBF5102 點型家用感煙火災探測器（以下簡稱感煙探測器）是青鳥消防股份有限公司開發的采用

11 協議的感煙探測器，可配接青鳥 11SF 系列、50 系列控制器。

1.1 產品特點

? 內置國內 自主研發專用于消防報警產品的朱鹮微處理器；

? 采用 SMT 表面貼裝工藝；

? 通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1000m；

? 施工中建議使用雙絞線，導線截面積不小于 1.5mm2；

? 電子編碼方式，可通過專用電子編碼器編址；

? 適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應；

? 本產品采用易于客戶施工、維護的旋轉式安裝結構。先安裝底座，線路檢查完成后再裝主體進行 開通調試。

? 抗干擾、抗潮濕能力強。

? 具有聲報警功能，支持同時報警數量≤32 只。

1.2 適用范圍

? 感煙探測器主要用于青鳥消防 JBF-11SF 系列、JBF50XX 系列火災報警系統、JBF502X 系列家用火災安全系統 ；

? 應用設計遵照 標準 GB 50116-2013 《火災自動報警系統設計規范》；

? 點型家用光電感煙火災探測器可以對火災早期陰燃階段所產生的煙霧粒子作出有效的響應，并發出聲光警報信號，同時還會實時向控制中心的火災報警控制器傳送火災報警信號。廣泛應用于各類住宅建筑的起居室、臥室等場所。

1.3 型號組成

2 工作原理

點型家用光電感煙火災探測器由迷宮，紅外發射部分，紅外接收部分及相應的放大處理等電路組

成。正常工作時，當迷宮中沒有煙霧時，紅外發射管發出的紅外光不能到達接收管，因此，放大器沒有輸出；而當迷宮中有煙霧顆粒時，紅外發光管發出的光由于煙霧的散射作用，有部分紅外光到達接收管，迷宮中煙霧的濃度越大，放大器輸出就越大，當煙霧濃度達到設定報警閾值時電路給出報警信號。

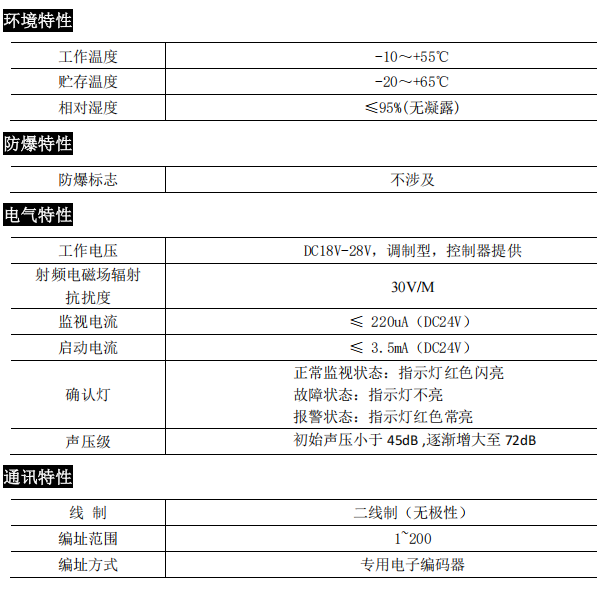

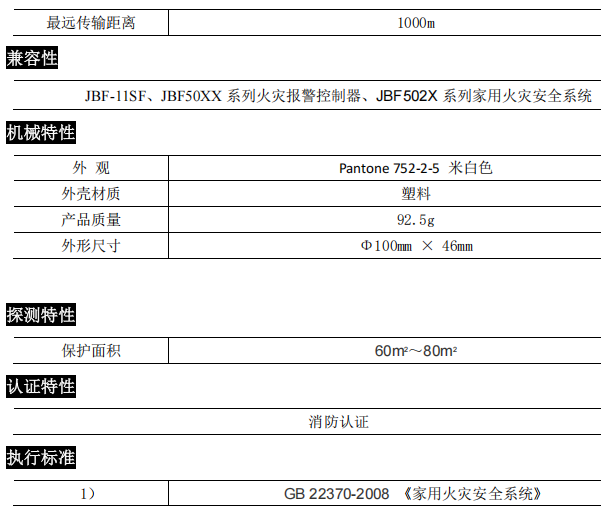

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

? 感煙探測器采用明裝方式。

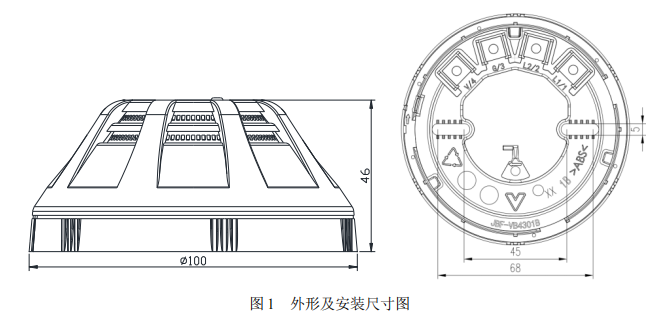

? 布線施工后，將底座固定在墻上，安裝孔距為 45~68mm，外形及安裝尺寸如圖 1 所示。

? 回路總線采用不小于 RVS 2×1.5mm2導線。

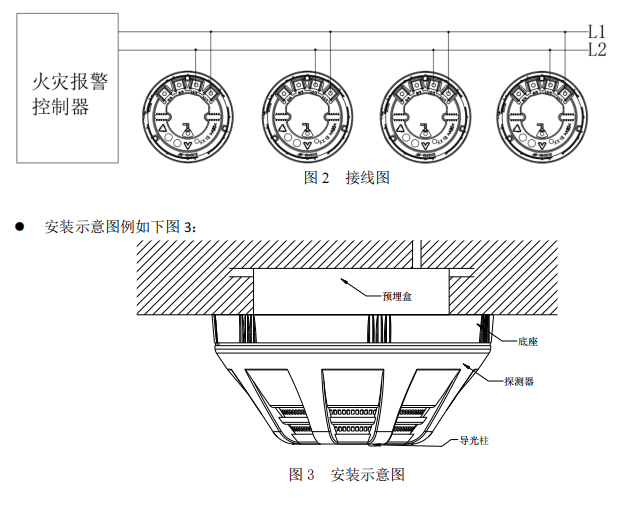

? 回路總線 L1/1、L2/2：接線時無極性要求。接線如下圖 2 所示。

? 產品在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失

? 安裝之前用編碼器對其寫入相應地址碼，此編碼應與工程軟件中的編碼相一致。

4.2 調試方法

? 首先使用電子編碼器對產品進行編碼；

? 根據現場使用需求，可對探測器進行靈敏度調整；

? 產品安裝好后操作控制器對其進行登記，注意需要將產品類型登記為感煙。

相關文件下載

JBF5102 使用說明書.pdf
