青鳥J-D-5KVA-01消防應急燈具專用應急電源接線安裝技術

作者：發布時間：2025-01-18 15:10:52點擊：2804

信息摘要：

一.概述

J-D-2KVA-01 和 J-D-5KVA-01 應急照明集中電源具有 1 路 AC220V/DC216V 電源輸出，可以配接J-FP-0.25KVA-01、J-FP-0.25KVA-02、J-FP-0.5KVA-01 和 J-FP-0.5KVA-02 應急照明分配電裝置，為系統內燈具提供功率總線。

二.EPS 安全須知

1. 在安裝使用本產品時，請?jiān)敿?xì)閱讀本說明書。

2. 本說明說須要妥善保管，便于使用者對此設備的理解和維護。

3. 設備裝有大容量電池，在關閉市電的情況下，設備中還是存在危險的高壓。

4. 安全操作的注意事項，可分類為“高壓危險”和“警告”。

5. 本說明書應在使用時供參考，在報警或重要工作狀態時做指導。

圖形符號定義

另注：

上述所示圖形符號中，即使注意中所注事項，根據不同的情況也可能造成嚴重后果，請務必嚴格遵守。

充電器設備以及外接配電設備都連接到對人有危險的電壓，在使用過程中，箱體以及外露部分都可能出現等于或大于電源電壓，要特別小心被電擊。

當檢查或使用該設備時，要站在絕緣墊上并用一支手操作，工作時要有別人在場以防意外，在檢查和維修過程之前需切斷電源，設備要可靠接地。

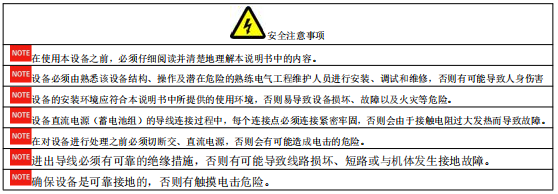

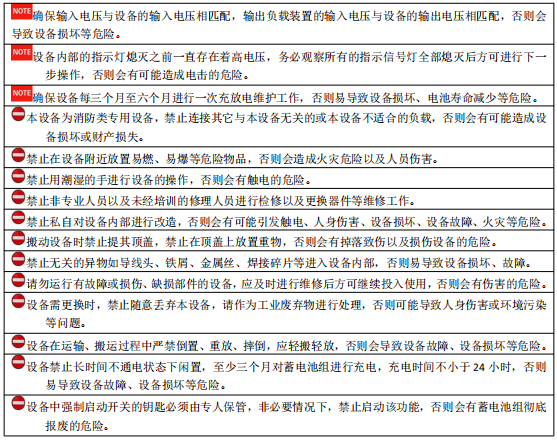

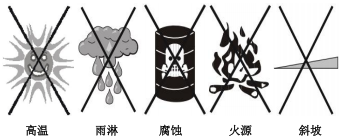

三.安全操作注意事項

四.產品介紹

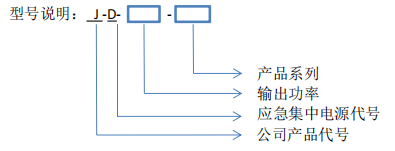

4.1 型號說明

4.2 輸出負載類型

本設備為消防應急燈具集中供電的專用應急電源，EPS 設備有主電時輸出交流，應急時輸出直流。本公司生產的 EPS 屬于專用設備，因此輸出負載類型只能為本公司生產的消防應急標志燈和消防應急照明燈，即交流或直流供電不影響負載設備。五.EPS 工作原理

5.1 EPS 基本工作原理

本設備屬于后備式工作原理，持續型輸出。當市電處于正常狀態下，設備通過接觸器控制旁路輸出直接供給負載，當市電發生異常時（市電電壓在 132V～187V 之間）由設備自動或接受指令快速轉入應急狀

態，將蓄電池組的直流電壓直接輸出。

注意：EPS 正常工作時要把“電源輸入”空開、“電池輸入”空開、“EPS 輸出”空開全部閉合，避免EPS 不能正常工作。

5.2 系統控制原理

EPS 采用高速數字處理技術，能夠?qū)崟r(shí)控制系統狀態。本設備具有安全可靠，數字化、智能化，高速高效率的特點。能夠?yàn)橛脩籼峁┓€(wěn)定輸出。

控制原理示意圖如下：

六.主要技術指標

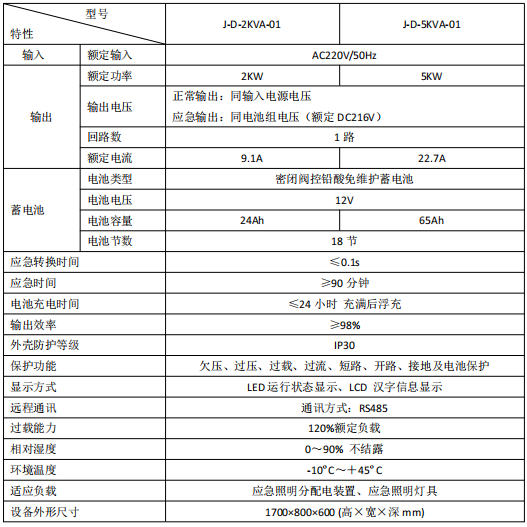

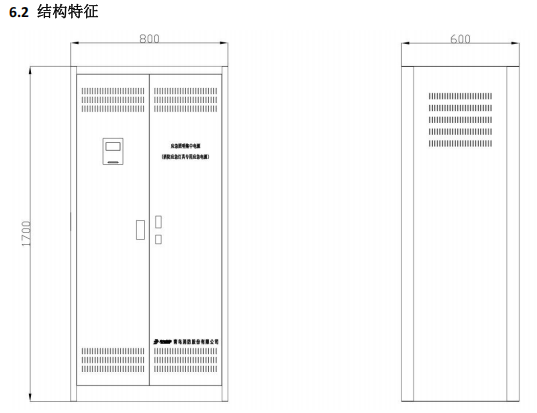

6.1 產品參數
