青鳥JBF5184C緊急啟停按鈕/手自動轉換盒接線安裝技術

1 概述

青鳥JBF5184C 是集“緊急啟停功能”和“手自動轉換功能”于一體的產品，應用于“青鳥消防股份有限公司”（以下簡稱青鳥消防）生產的氣滅滅火控制系統，使用無極性兩總線回路，將現場自身狀態發送給氣體滅火控制器，并顯示系統當前的手自動狀態。

1.1 產品特點

? 內置微處理器，性能穩定。

? 采用 SMT 表面貼裝工藝，可靠性高，一致性好。

? 采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1500m。

? 電子編碼方式，可通過專用電子編碼器編址。

? 緊急啟停按鈕/手自動轉換盒一體化設計，使用 11S 協議編址自動分配 2 個地址號，使用 62S 協議編址占用 1 個地址號。

? 采用卡扣式結構易于客戶安裝、施工、維護。

? 配有專用復位鑰匙，方便現場調試。

1.2 適用范圍

? 此產品專用于氣體滅火控制系統，可配合青鳥消防 JBF50XX 系列、JBF51SXX 系列氣體滅火控制器使用。

? 應用設計遵照 標準 GB 50116-2013 《火災自動報警系統設計規范》。

? 產品使用場合應是各類氣體滅火場所。

1.3 型號組成

2 工作原理

緊急啟停功能是由啟動開關及相應的處理電路組成，當有火警時，手動按下“噴灑”按鈕，按鈕

開關閉合，“工作/啟動”紅色指示燈由巡檢狀態的閃亮變?yōu)槌Ａ粒有盘柊l(fā)送到氣體滅火控制器，控制器接收到啟動信號后啟動氣體滅火倒計時，倒計時過程中按下“停止”按鈕后倒計時停止，停止指示燈紅色常亮。

手自動轉換功能是由轉換電路組成，系統正常運行時，顯示的是系統當前運行狀態，自動燈（綠

色）亮，表示系統轉換為自動允許運行狀態，手動燈（紅色）亮，表示系統轉換為自動運行禁止?fàn)顟B(tài)，可通過專用鑰匙改變當前運行狀態。

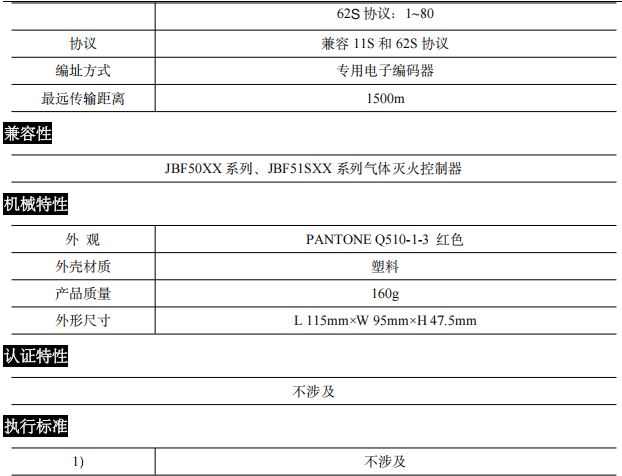

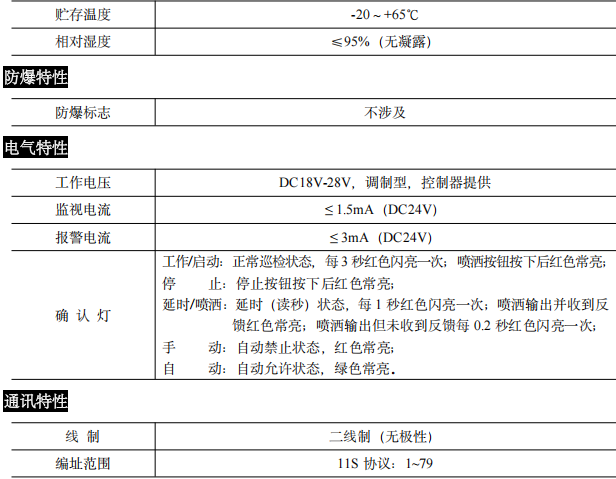

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

? 緊急啟停按鈕/手自動轉換盒采用明裝方式。

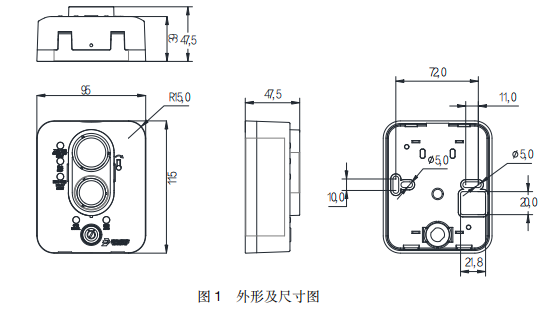

? 布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為 60mm（兼容 50mm 安裝孔距）。外形及安裝尺寸如圖 1 所示。

? 回路總線采用 RVS2×1.0～1.5mm2導線。

? 安裝之前用編碼器對其寫入相應地址碼（11S 協議：1~79；62S 協議：1~80）。

? 接線并檢查無誤后，扣上上殼。

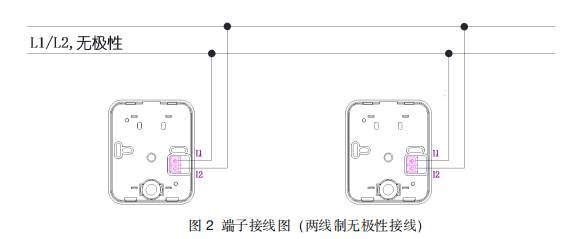

? 將總線接在 L1、L2 端子上，接線無級性。如圖 2 所示：

4.2調試方法

? 使用編碼器對設備進行編碼，11S 協議編址范圍 1-79；設備實際占用兩個地址，即編碼器所編地址以及所編地址+1（注：啟停按鈕地址是所編地址，手自動轉換盒地址是所編地址+1）。62S 協議編址范圍 1-80；設備實際占用一個地址，即編碼器所編地址，調試時請注意。

? 11S 協議選擇編碼器“5 系-C 200 點”進行編碼，62S 協議選擇編碼器“5 系-C 252 點擴展”進行編碼，通過氣體滅火控制器檢查注冊成功與否，及設備是否運行正常。

? 壓碎“噴灑”透明罩，按下“噴灑”按鈕，“工作/啟動”燈常亮，表示噴灑啟動按鈕處于按下狀態。

? 壓碎“停止”透明罩，按下“停止”按鈕，“停止”燈紅色常亮，表示噴灑停止按鈕處于按下狀態。

? 啟動后復位：在產品左側開有鑰匙孔。用復位專用鑰匙插入鑰匙孔內，按圖示方向旋轉 45°，即可復位。

? 手自動轉換鎖無任何操作的情況下，顯示的是系統當前運行狀態，自動燈（綠色）亮，表示系統轉換為自動允許運行狀態，手動燈（紅色）亮，表示系統轉換為自動運行禁止?fàn)顟B(tài)。系統在自動狀態下，使用專用鑰匙，逆時針擰動鑰匙，手動燈（紅色）亮，表示系統轉換為手動運行狀態，手動優先級更高 ，系統中有任意一個手自動轉換盒鑰匙擰到手動運行狀態，整個系統在任何狀態中均切換到手動運行狀態。順時針擰動鑰匙，自動燈（綠色）亮，表示系統轉換為自動允許運行狀態。如系統中有其它手自動轉換盒，其它手自動轉換盒必須全部處于自動允許運行狀態時上述切換操作才會有效，否則操作無效。

注：如系統當前運行狀態由氣體滅火控制器端設為自動禁止?fàn)顟B(tài)，則緊急啟停按鈕/手自動轉換盒

的手自動轉換功能無效。

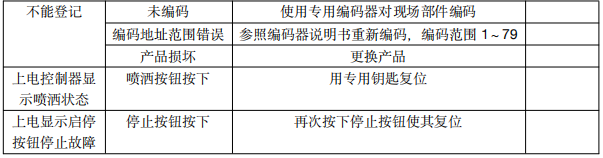

5 故障分析與排除

6 保養、維護

定期進行緊急啟動和緊急停止按鈕的動作試驗，建議每半年一次。

7 開箱及檢查

打開包裝后，本產品應該包括：
