青鳥J-SAP-JBF4124R/JBF4125R無線手動報警開關接線安裝技術

1、 概述

1.1、 產品特點

? 內置微處理器，性能穩定。

? 采用 SMT 表面貼裝工藝，可靠性高，一致性好。

? 產品采用無線通訊方式，施工現場無需接線。

? 可與公司生產的 JB-QB-JBF5021 控制器（以下簡稱控制器）配接，組

成報警系統。

? 操作簡單，用手按下按鍵，即能實現向控制器發送火警信號。

? 產品使用 RF 射頻通信技術，功耗低，可視傳輸距離 260m。

? 無線手動報警開關預埋安裝，節省占用空間，同時也可以支持明裝（無

預埋盒）安裝方式。

? J-SAP-JBF4124R 無線手動報警開關為白色外觀

? J-SAP-JBF4125R 無線手動報警開關為紅色外觀

1.2、 主要用途及適用范圍

? 產品可以與控制器構成無線家用火災安全系統。

? 適用于家庭、賓館客房、老舊小區改造、三小、九小等小微場所等應

用

1.3、 型號的組成及其代表意義

1.4、 使用環境條件

? 工作溫度：-10—+50℃

? 貯存溫度：-10—+40℃

? 相對濕度：≤85%RH(40±2℃)

2、 工作原理

無線手動報警開關由啟動開關及相應的處理電路組成，在正常運行時，產品處于巡檢狀態，綠色指示燈閃亮，當有火警時，手動按下按鈕（需大于 3s），報警信號上傳到控制器，同時紅色指示燈常亮來警示用戶，長按報警按鍵（大于 6s）時，報警狀態取消，設備復位。

3、 操作指導

1）上電自檢：用戶收到產品后，請先將電池插頭插入到插座內，指示燈紅黃綠三色交替閃亮。

2）注冊登記：產品上電后，請在有效通訊距離內，5s 內點按報警按鍵 3 次發送注冊信息，點按過程中紅燈閃亮，點按完畢發送注冊信息，發送過程中綠燈閃亮。成功注冊到控制器上，綠燈常亮 1s 作為提示。

3）巡檢狀態：正常巡檢狀態下，指示燈每隔 3h 綠燈閃爍一次。

4）報警：手動按下按鈕（大于 3s）時，可發送報警信號，控制器報出火警，產品指示燈紅色常亮。若手動按下按鈕超過 3s,控制器未報出火警，產品指示燈紅色閃亮直至控制器報出火警后，紅色常亮。

5）復位：操作控制器上的復位功能，即可對所有在線且處于報警狀態的手動報警按鈕進行復位。

6）故障：當產品電池電壓低于 2.6V 時，產品向控制器發送故障信號，控制器報出手報故障，此時指示燈黃色閃亮。請盡快聯系廠家更換電池。

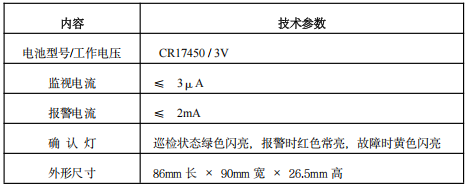

4、 技術特性

主要參數

5、尺寸、重量

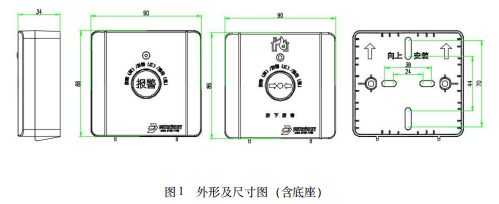

5.1、JBF4124R/JBF4125R 外形及安裝尺寸（含明裝底座）

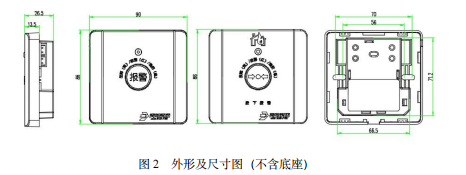

5.2、JBF4124R/JBF4125R 外形及安裝尺寸（不含明裝底座）

5.3、重量：69g（不含明裝底座）95g（含明裝底座）

6、安裝、注冊

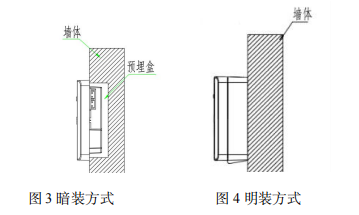

6.1、安裝程序、方法及注意事項產品同時支持明裝與暗裝兩種安裝方式。

暗裝方式：產品放入預埋盒內部，同時用包裝內的安裝螺釘與預埋盒連接

注：產品裝到預埋盒內部時，預埋盒外輪廓最小尺寸為 83×83，小于該尺寸的預埋盒不支持暗裝的方式。

明裝方式：若產品需要明裝，則需要另外訂購型號為 JBF-VB4502A（白色）或 JBF-VB4502B（紅色）的明裝底座配合使用，先將明裝底座與墻體固定，再將產品底座與明裝底座連接

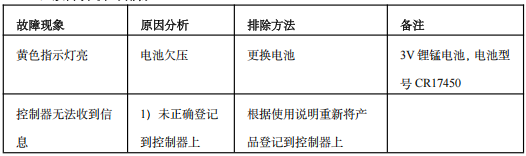

7、故障分析與排除

8、保養、維修

? 日常維護、保養、校準

? 定期進行報警試驗，建議每半年一次

9、開箱及檢查

打開包裝后，請檢查產品數量及外觀，如發現有缺失或損壞，請速與我

們聯系。

10、免責聲明

? 在使用中，必須嚴格按照本說明書的要求進行安裝和調試。

? 本公司有權對說明書內容進行修改，恕不事先通知。

? 本公司保留對本說明書的最終解釋權
