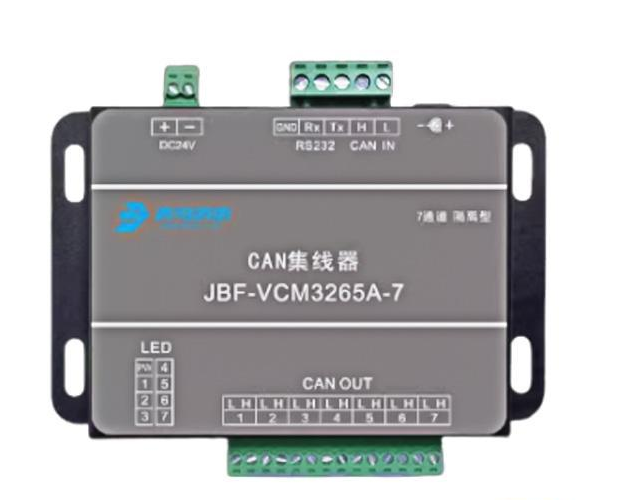

青鳥JBF-VCM3265A-7 CAN集線器

一、青鳥JBF-VCM3265A-7 CAN集線器的簡介

　　JBF-VCM3265A-7 CAN集線器是現場模塊中的一種類型，其外CAN通訊延長和隔離。

二、青鳥JBF-VCM3265A-7 CAN集線器功能特點

　　電氣隔離功能。CAN中繼器的信號輸入、輸出間采用電氣隔離的設計，在采用CAN總線通訊

的設備間配置CAN中繼器，可有效防止設備間相互影響，降低設備損壞的幾率。

　　延長通訊距離。在采用CAN總線通訊的設備間配置CAN中繼器，可以有效延長設備間的傳輸距離。

　　簡化CAN總線終端電阻匹配。由于CAN總線布線的拓?fù)浣Y(jié)構必須使用菊花鏈型布線拓?fù)浣Y(jié)構，

但是實際布線拓?fù)浣Y(jié)構很難做到，這樣會造成總線的終端電阻匹配困難和調試?yán)щy。此時可以通過

增加中繼器模塊，將布線網絡拓?fù)浣Y(jié)構分解成菊花鏈結構(最簡單的菊花鏈結構為只有2個CAN節點)，此時可以直接使用120歐姆終端匹配電阻即可。
